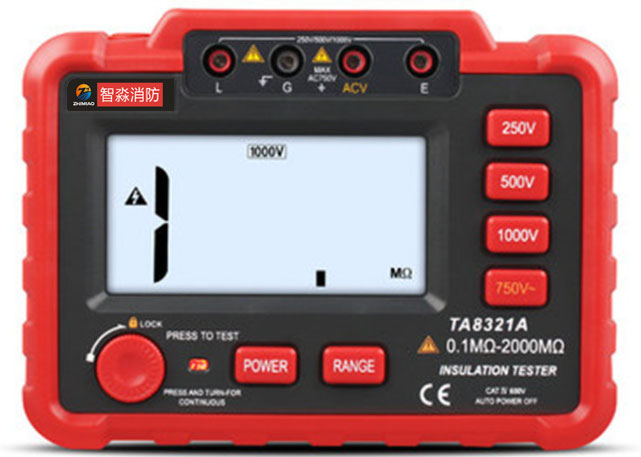

智淼TA8321A絕緣電阻測量?jī)x

一、智淼TA8321A絕緣電阻測量?jī)x技術參數：

測試范圍：量程：1ＭΩ～2000ＭΩ；精度：±2％；

電阻精度:    電壓500V；    1 MΩ～10GΩ，         ±10％

10GΩ ～20GΩ，        ±5％

電壓1000V；   10MΩ ～  10GΩ，      ±10％

10GΩ ～ 30 GΩ，      ±5％

            電壓2500V；   20MΩ ～ 10GΩ，       ±10％

10GΩ ～100 GΩ，      ±5％

100GΩ～300 GΩ，      ±10％

短路電流:      2500V時>2.5mA；

二、智淼TA8321A絕緣電阻測量?jī)x性能要求：

1.儀器由單片機控制，設計*，大屏白底黑字顯示，清楚明了，屏幕同步顯示被測電阻R的值，電壓，時間，15秒，60秒，10分鐘及電池電壓監測值。

2.測量過程中，具有時間提示功能；任意時間段內，關閉測試，測試數據自動鎖存在屏幕上，并且儀器內部開始自動放電，方便記錄。

3.儀器具備較強的抗干擾性能，儀器面板和箱體采用全屏蔽的處理方式。

4.儀器采用直流供電，內置鋰電池充電電池工作。

     滿足海拔3000M以下正常使用，滿足110KV電壓等級以下變電站使用。

   5.操作人員習慣在測試試品前先短接L,E，看儀器是否回0，以此判斷儀器的好壞。數字表與指針表的操作有所不同，為此我公司特別配備了100MΩ標準電阻。作為檢測依據之一。

      ，可以測試電力變壓器，電力電纜，容性負載的絕緣電阻測試儀，智能單片機處理，的功能，低端的價格。

智淼TA8321A絕緣電阻測量?jī)x，產品高壓電源部分采用模塊化設計，輸出電流大，輸出電壓穩定，采樣電路采用檢流計比較法集合高性能數字元器件，算法更加科學，即便在測試電壓發生變化時，測量結果依然正確。儀器采用微電腦控制流程，界面更具人性化，，并設有欠壓提示和過壓保護，測試時間自動顯示。內附高性能鋰電池，為使用人員提供極大的方便，是同類儀器中的佳選擇。

    測量電氣產品元件之間的絕緣電阻時，可將“L”和E端接在任一組線頭上進行，如測量發電機相間絕緣電阻時，三相可輪流交換，空出的一相應該接地。

    測量絕緣電阻時，L端接被測試品，E端接被測試品的外殼或者大地，G端接被測試品體的屏蔽部分或者其他不參與測量的部分，以消除表面泄漏引起的誤差。并按下列步驟使用。

    1．開啟電源，

    2．使用面板按鍵進行測試項目的選擇，然后使用面板旋扭來選擇測試電壓，以選擇吸收比，測試電壓5000V為例，

    3．項目與電壓選擇完成后，按確認鍵，即轉如測試界面，仍以吸收比的選擇為例

    4．測量結束后，界面會提示測量結束，結果將自動顯示，

    5．按面板功能鍵選擇測試項目和電壓，可以進行后續測量。

    6．在測量結果中，其中R代表15秒鐘時絕緣電阻的值，R1代表60秒鐘的電阻值，K1代表吸收比，R2代表600秒鐘絕緣電阻的值，K2代表極化指數。

　1、測試溫度23±2℃，相對濕度65±5%，無外界電磁場干擾環境中進行。

    　　2、測試時對試樣所加電壓為100V~500V的直流電壓，選擇電壓檔次。

    　　3、將試樣倒入高壓電極內，使液面剛好和環電極下緣全部接觸為止。

    　　4、將充分放電后的試樣和電極，按固體(液體)體積及表面電阻率測試儀要求接線。

    　　外電極(高壓電極)接高固體(液體)體積及表面電阻率測試儀的高壓輸出端。

    　　內電極(測量電極)接固體(液體)體積及表面電阻率測試儀的測量端。

    　　中電極(環電極)接固體(液體)體積及表面電阻率測試儀的接地端。

    　　5、儀器預熱30分鐘，穩定后調整儀器(調零)，加上試驗1分鐘，讀取電阻指示值，然后放電1分鐘，再測試一次，以二次的算術平均值作為試驗樣品電阻指示值。

    　　注意事項：

    　　1、測試過程中不能觸摸微電流測試端 : 微電流測試端 怕受到大電流或人體感應電壓及靜電的沖擊。所以在開機后和測試過程中不能與微電流測試端接觸，以免損壞儀表。

    　　2、請勿使用非原廠提供之附件，以免發生危險。

    　　3、為避免測試棒本身絕緣泄漏造成誤差，接儀器測量端輸入的測試棒應盡可 能懸空，不與外界物體相碰。

    　　4、當被測物絕緣電阻值高，且測量出現指針不穩現象時，可將儀器測量線屏 蔽端夾子接 上。 例如： 對電 纜測纜 芯與 纜殼的 絕緣 時，除 將被 測物兩 端分 別接于 輸入 端與高壓 端， 再將電 纜殼 ，芯之 間的 內層絕 緣物 接儀器 “G”，以消 除因 表面漏 電而 引起的測 量誤 差。也 可用 加屏蔽 盒的 方法， 即將 被測物 置于 金屬屏 蔽盒 內，接 上測 量線。

    　　5、在測量高阻時，應采用屏蔽盒將被測物體屏蔽. 在測量大于1010 Ω以上時，為防止外界干擾面而引起讀數不穩。

    　　6、接通電源后，手指不能觸及高壓線的金屬部分：  本儀表有二連根線:高壓線(紅)和微電流測試線。在使用時要注意高壓線，開機后人不能觸及高壓線，以免電人或麻手。

    　　7、使用前務必詳閱說明書，并遵照指示步驟，依次操作。
